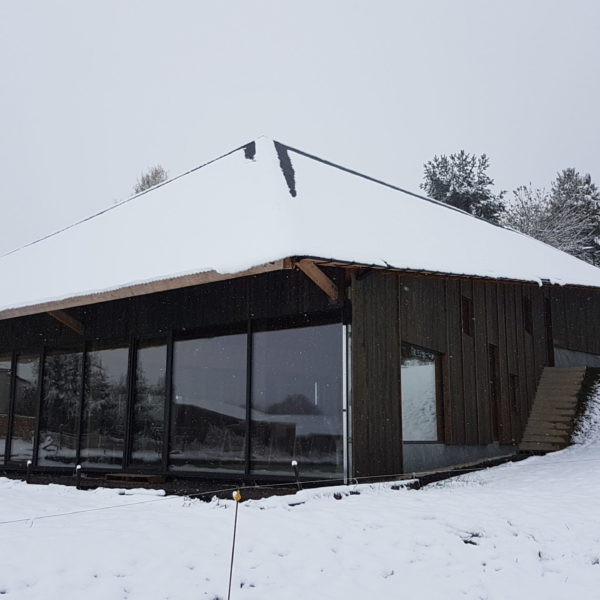

Maison bioclimatique avec piscine intérieure Aydat (63)

Performances thermiques :

Besoin d’énergie pour le chauffage: 32 kWh/m² SHAB.an

Consommation énergie primaire (chauffage,Rafraîchissement,ECS, auxilliaires,  usages, éclairage) : 110.92 kWh/m²SHAB.an

Attention : les résultats sont exprimés selon les conventions du standard passif, en surface utile et en énergie non renouvelable, ils présentent donc des différences notables avec les étiquettes DPE ou les calculs réglementaires.

Descriptif du projet :

Enveloppe & systèmes :

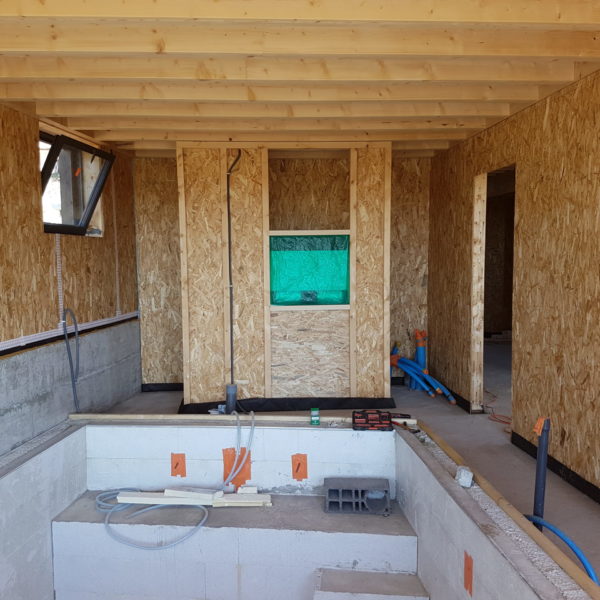

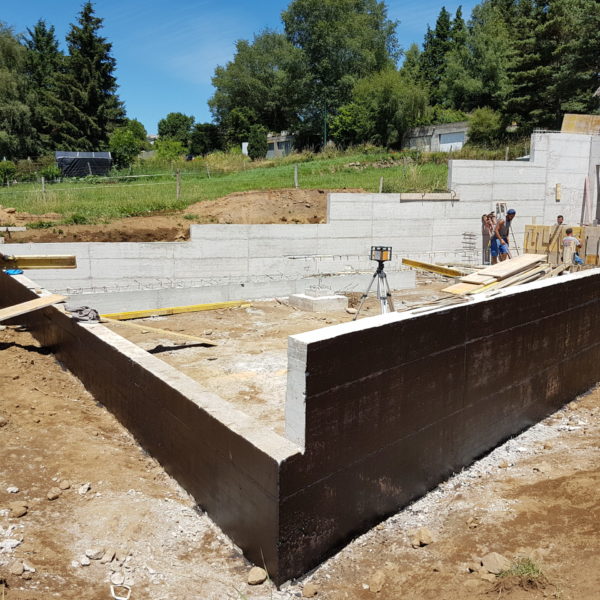

Plancher et mur sous piscine  :

• • • • Système de blocs coffrants isolants BLOKIT

Plancher Rez-de-Chaussée:

• • • • Dallage sur terre plein avec isolation périphérique
        Herisson en grave de 40 cm, dalle portée sur terre plein de 12 cm, avec remontée d’isolant 60 mm à l’intérieur (continuité isolation intérieure), complété par isolation verticale périphérique extérieure R de 1.7, jusqu’à la semelle de fondation (> à 80 cm de hauteur cf plan A006)

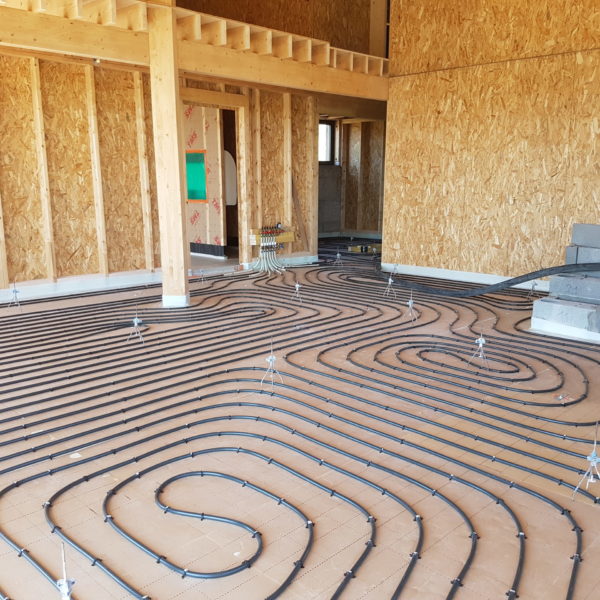

        Isolation sur dalle de 12 cm de PUR (lambda 0,022 – TMS R = 5.55), chape pour plancher chauffant de 80 mm. sol béton ciré sur séjour
        Sol local piscine idem (chape pour plancher chauffant 70 mm+ carrelage)
      • U de 0,124 W/m²K – Rglobal = 0,19 m²K/W

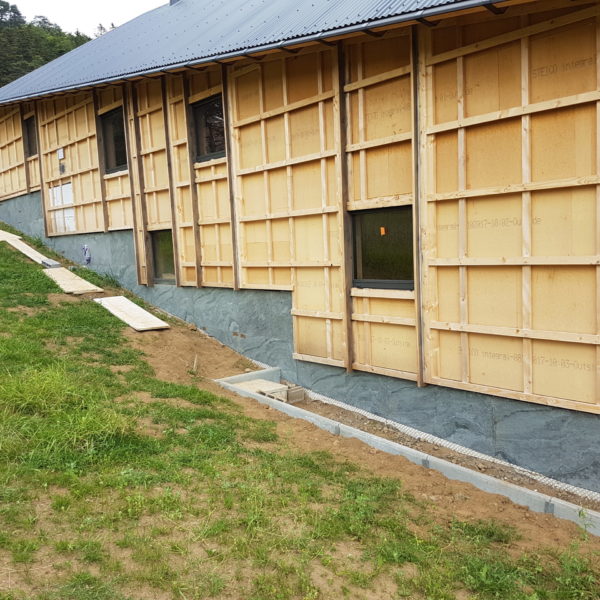

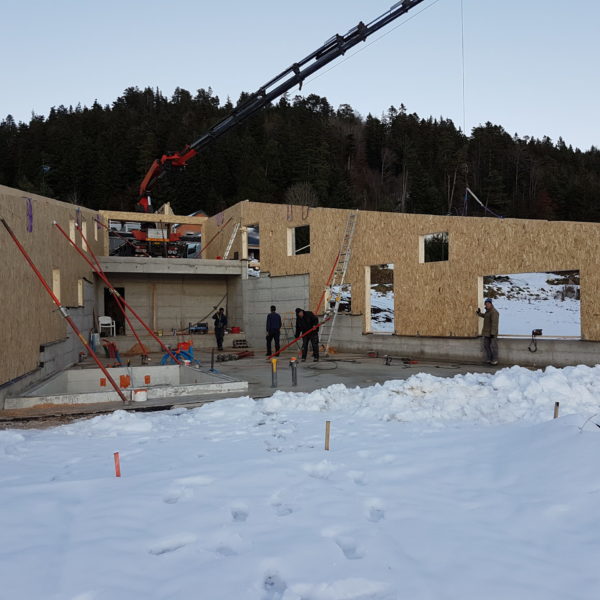

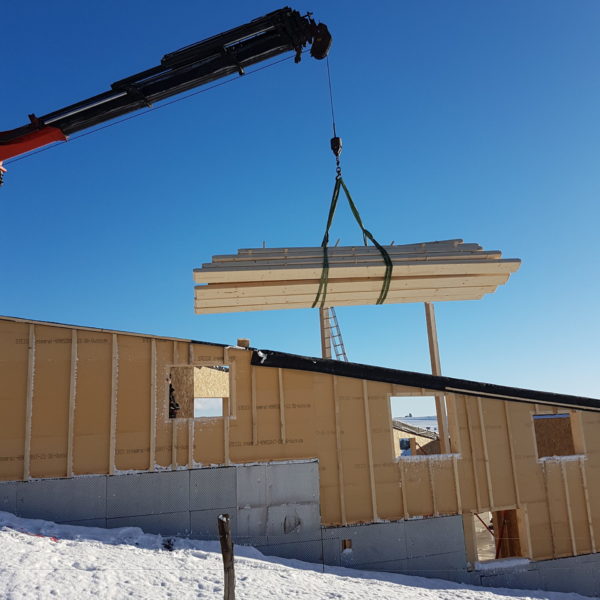

Mur extérieur- pièces chauffés

• • • • structure OSB avec laine de bois (lambda 0,036 – R de 5) entre montants épaisseur 180 mm, parepluie extérieur 60 mm en fibre de bois (lambda 0,04 – R=1.50) vide technique intérieur de 50 mm isolé en laine de bois semi rigide (lambda de 0,04 – R de 1,3) et finition
      • U de 0,16 W/m²K – Rglobal = 7,25 m²K/W

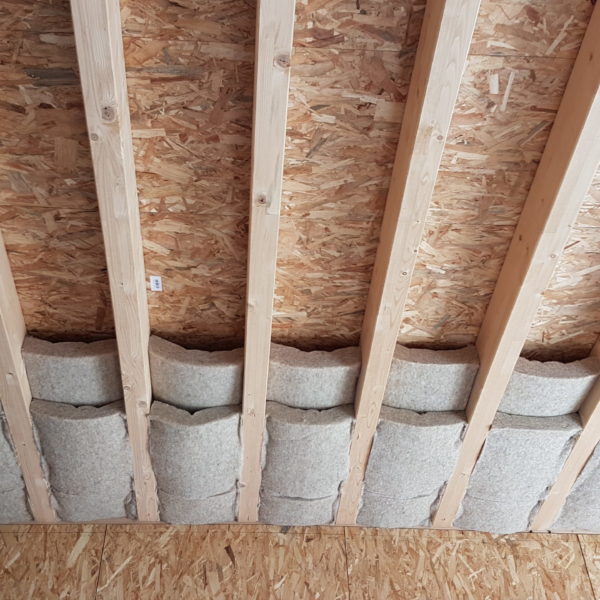

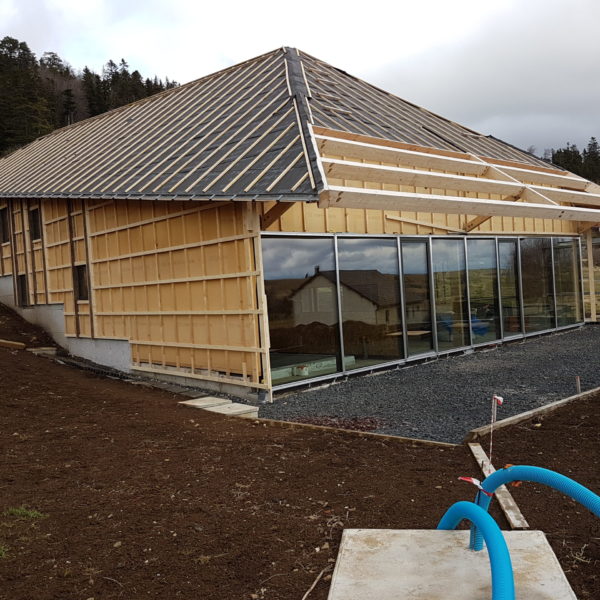

Toiture rampants

• • • • – caisson solivage massif de 24 cm rempli de laine de bois (lambda 0,036) R=6.30
        – pare pluie extérieur en fibre de bois rigide de 60 mm (lambda 0,039) R=1.20
        – doublage intérieur 80 mm laine de bois semi rigide et finition R=2.10

Divers

• • • • banquette bioclimatique (2 tonnes béton + terre cuite) dans le séjour, côté façade Est, avec circulation d’air chaud venant du capteur solaire à air de la toiture.

Menuiseries :

• • • • Menuiseries alu SOLEAL 65 de TECHNAL
        ouvrante à la francaise ou coulissant
        Uf = 2,2 W/m²K Ug = 0,6 W/m²K Psig = 0,04 W/mK g = 63%
      • mur rideau SPINAL de TECHNAL TV
        Ucw = 0,61 W/m²K – Ug=0,5 W/m²K g = 54%

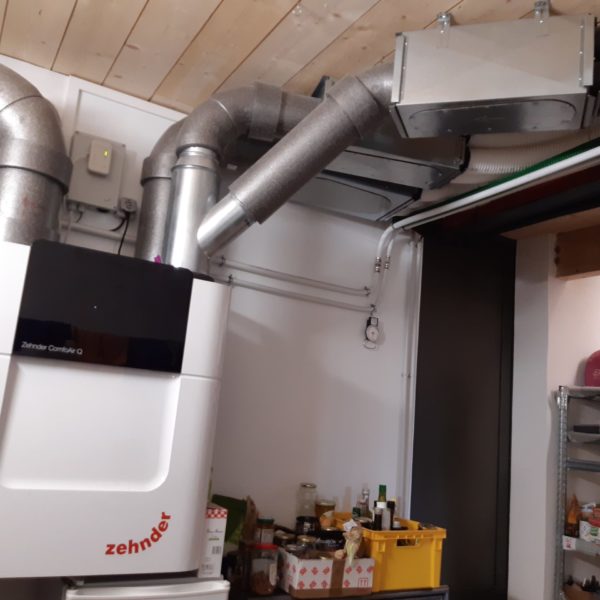

Ventilation

• • • • Marque : Zehnder modèle : ComfoAirQ 350
        avec rechauffeur électrique pour hors gel
        Rendement : 90% selon PHI, 97% selon NF

Chauffage :

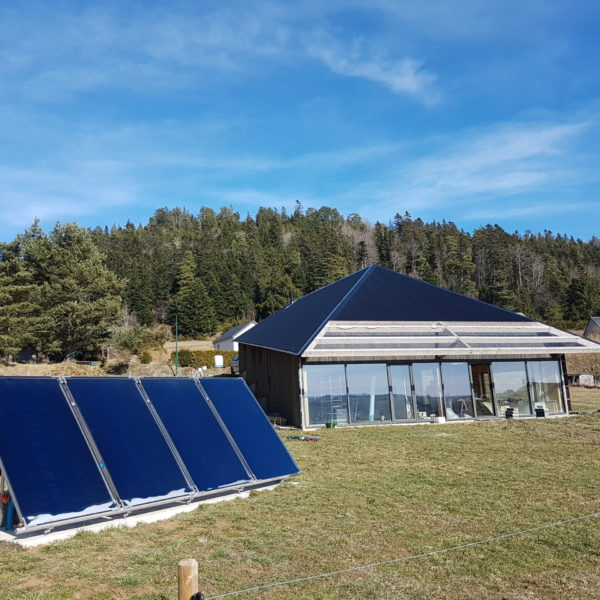

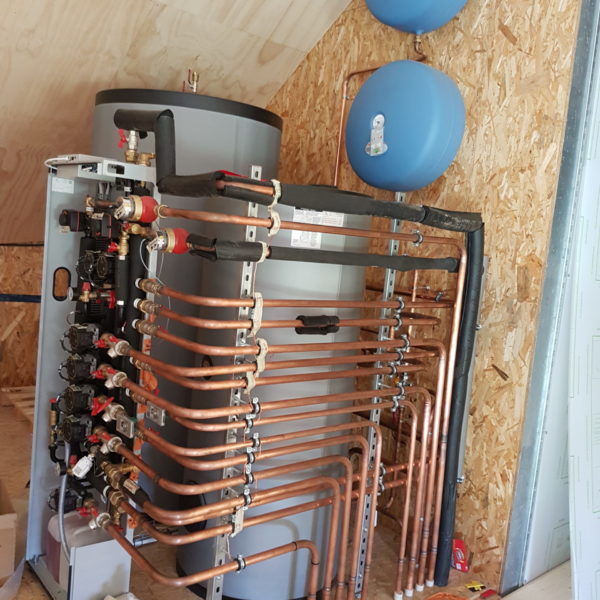

• • • • Système solaire combiné 17m² avec chaudière bois granulé en appoint.
        Ballon tampon de 1000 litres + 400 litres de ballon pour les besoins d’ECS
        Capteurs solaires IDMK25-AL et ballon Solisart (2,17 W/K)

Eau chaude sanitaire :

• • • • Idem chauffage
