Données

Maître d’ouvrage:

  • Famille D.

Date:

  • 2010/2012

Descriptif:

  • Maison Individuelle

Missions confiées à Fiabitat :

  • Optimisation énergétique du projet (STD et édition d’un rapport d’orientation)

  • Création des plans de détails

  • Edition du PHPP (document lié aux exigences du label PassivHaus)

  • Dimensionnement de la VMC double flux

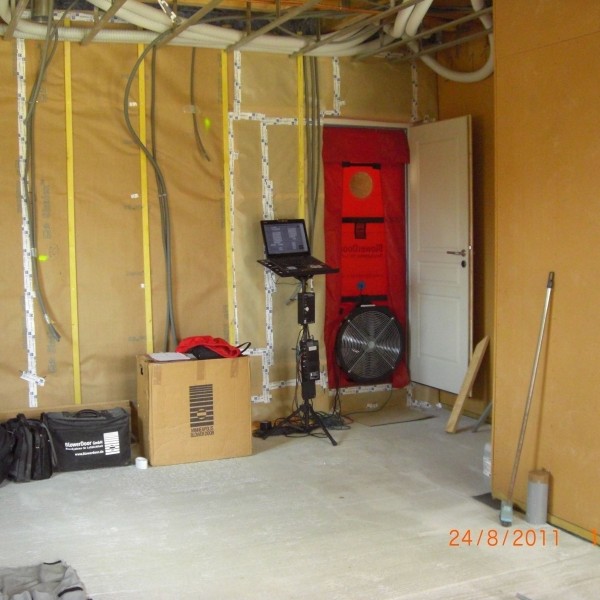

  • Test d’étanchéité en phase chantier

  • Test d’étanchéité en phase réception

  • Labélisation Passive

Autres intervenants :

Présentation

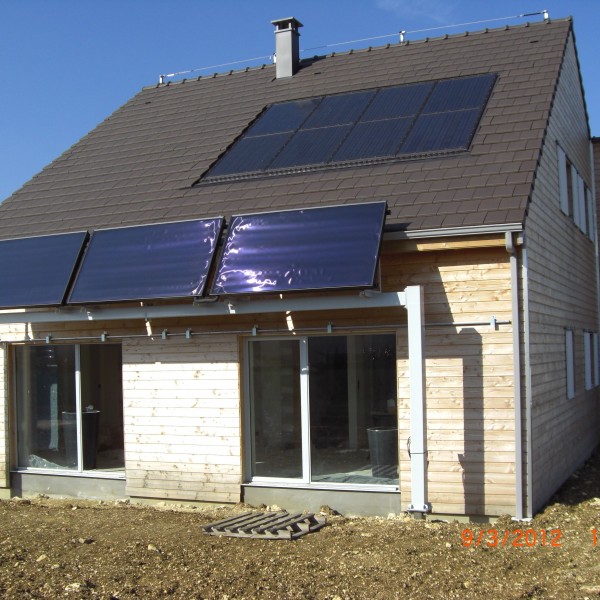

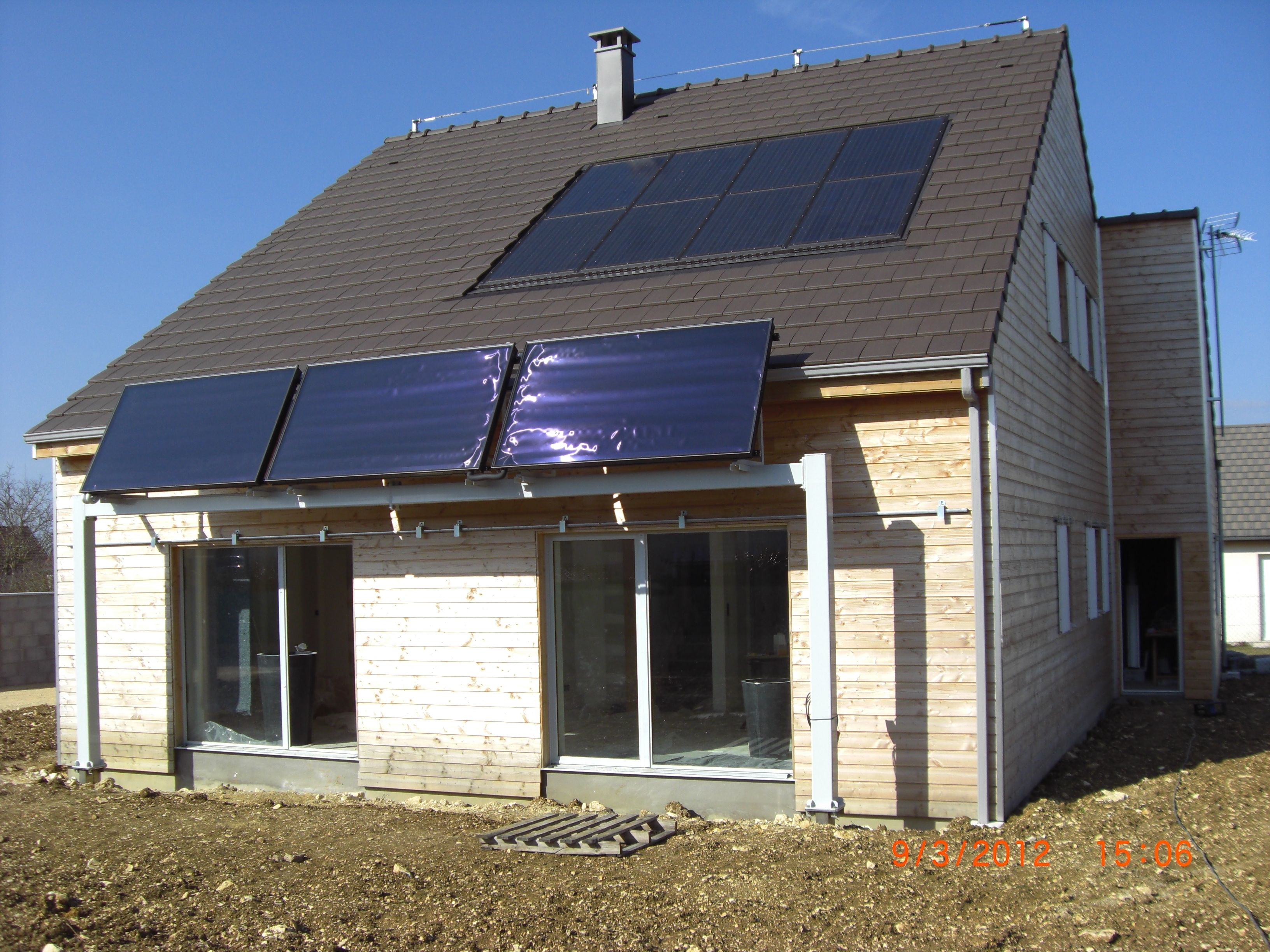

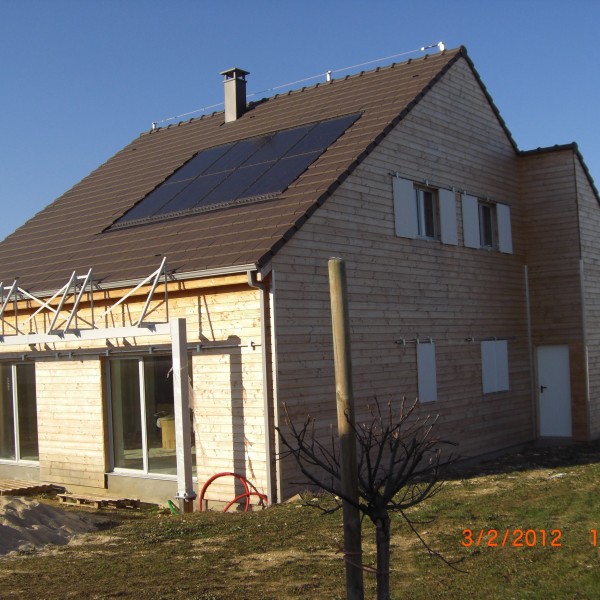

Passivhaus Plaque Square onCette maison passive a été construite en 2012 à Bourges dans le Cher. Elle a été labellisée Maison passive par la suite. Son originalité vient du fait qu’elle est en partie autoconstruite (notamment les principales étapes de l’isolation, étanchéité à l’air, ventilation… ).

Fait singulier, c’est l’une des seules maisons passives labellisées sans triple vitrage sur les façades sud (ce qui démontre s’il était besoin que la démarche passive n’impose pas le recours à des solutions techniques, juste l’obtention d’un résultat en terme de performances).



Descriptif du projet :

Performances thermiques issues calcul PHPP :

  • Besoin d’énergie pour le chauffage 14.4 kWh/m².a
  • Consommation conventionnelle énergie primaire (chauffage, Rafraichissement, ECS, auxilliaires, usages) : 90 kWh/m².a

Enveloppe & systèmes :

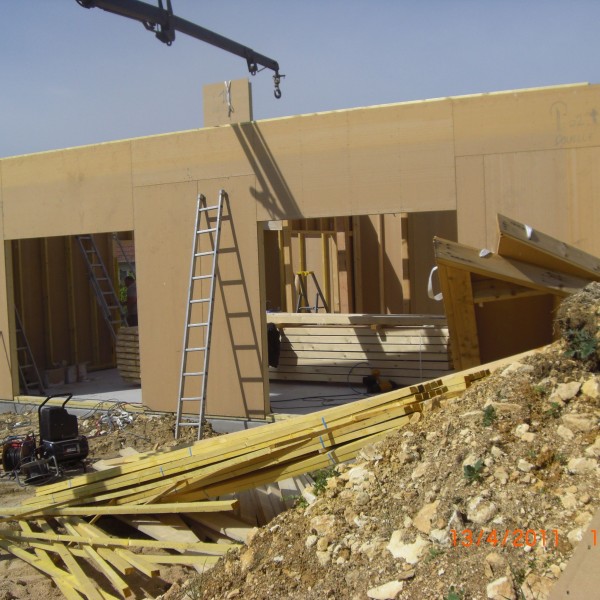

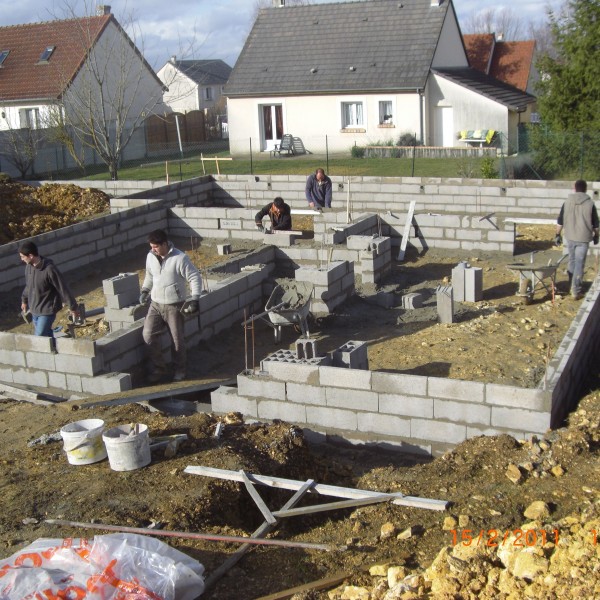

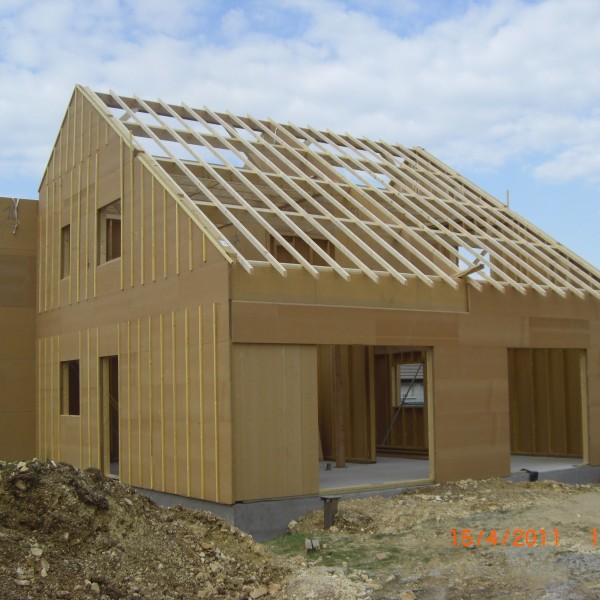

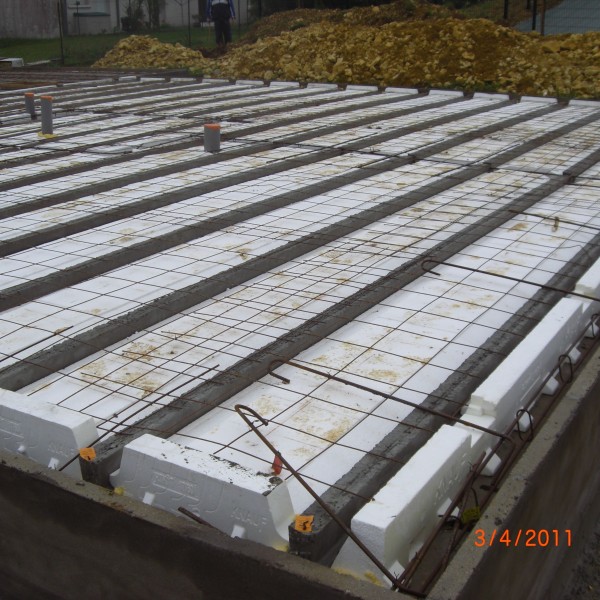

  • Bâtiment en ossature bois sur vide sanitaire composé de hourdis isolant, et complément sous chape par 14 cm de panneaux de polyuréthane.

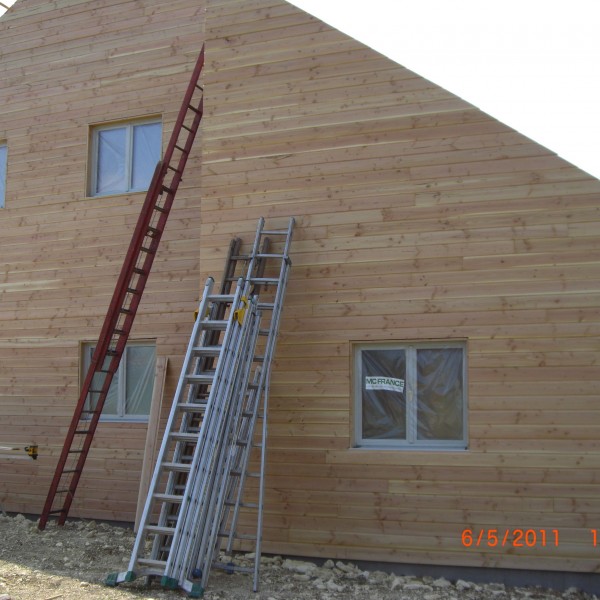

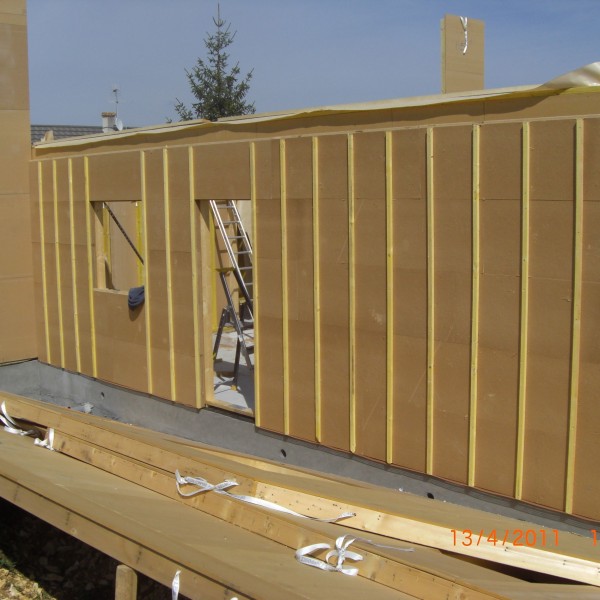

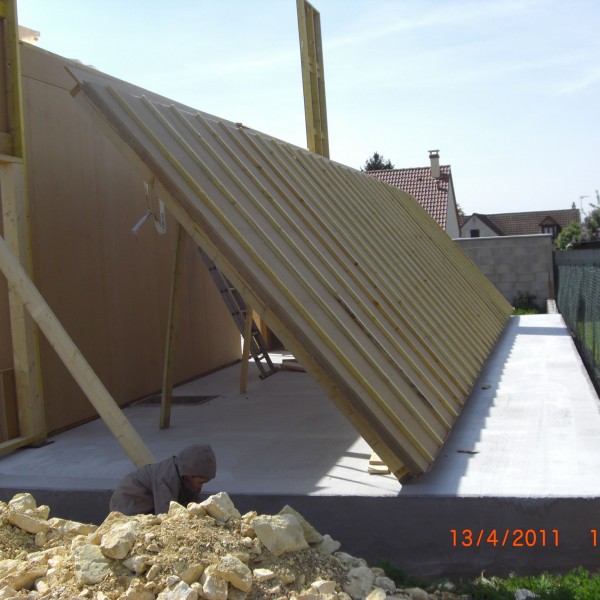

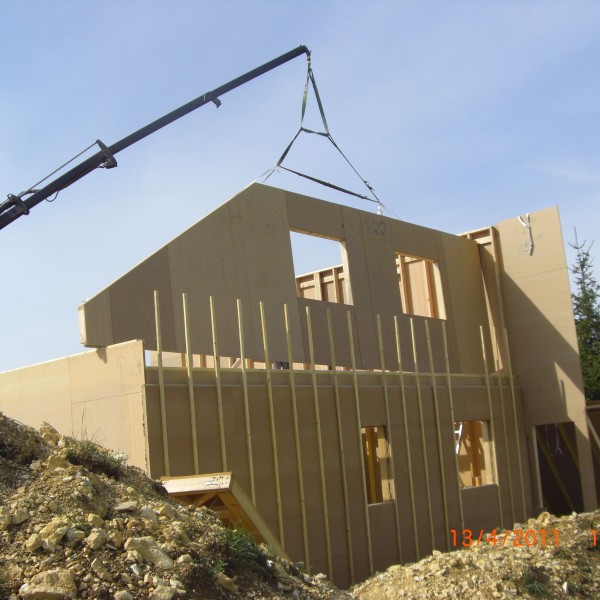

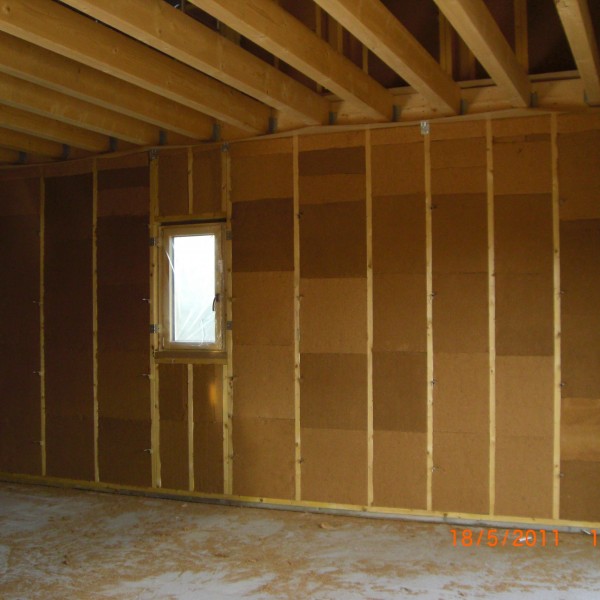

  • Mur extérieur en ossature bois avec montant de 120 mm isolé en laine de bois, complété par une isolation intérieure de 145 mm en métisse.

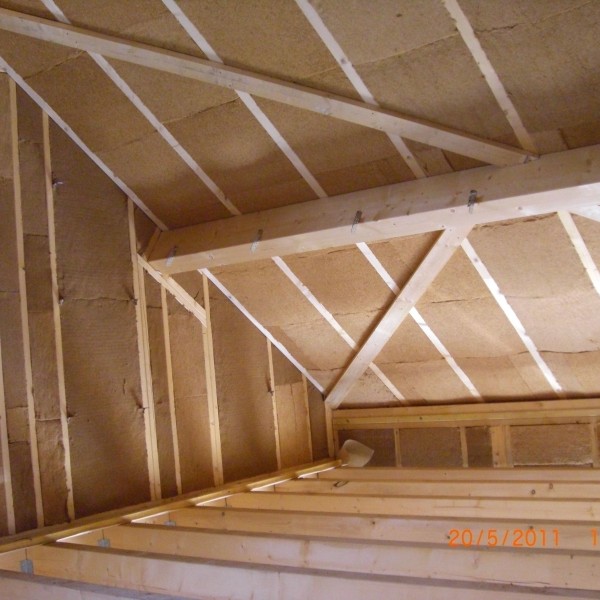

  • Toiture isolée avec 240 mm de laine de bois complété par 50 mm de metisse dans le vide technique intérieur.

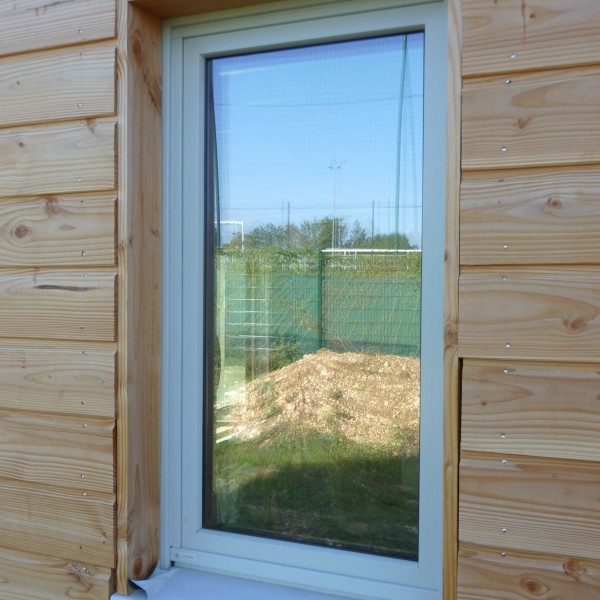

  • Menuiseries triple vitrage MC france FE/Argon au nord / est / ouest, et double vitrage au sud,

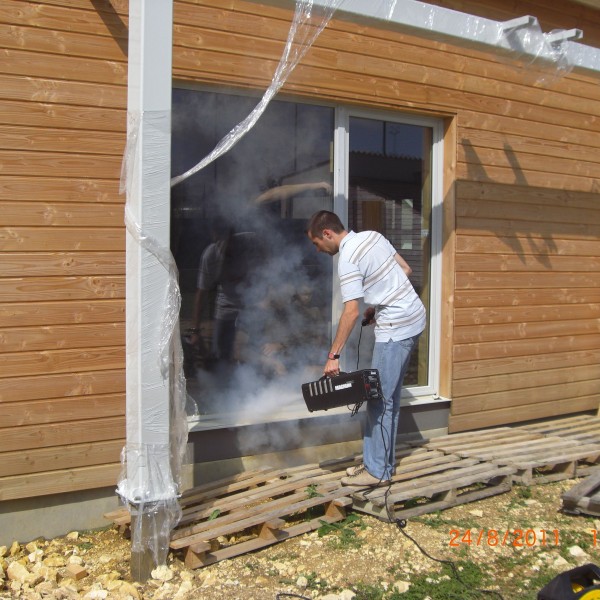

  • Très bonne étanchéité à l’air mesurée à n50 inférieur à 0.58 vol/h,

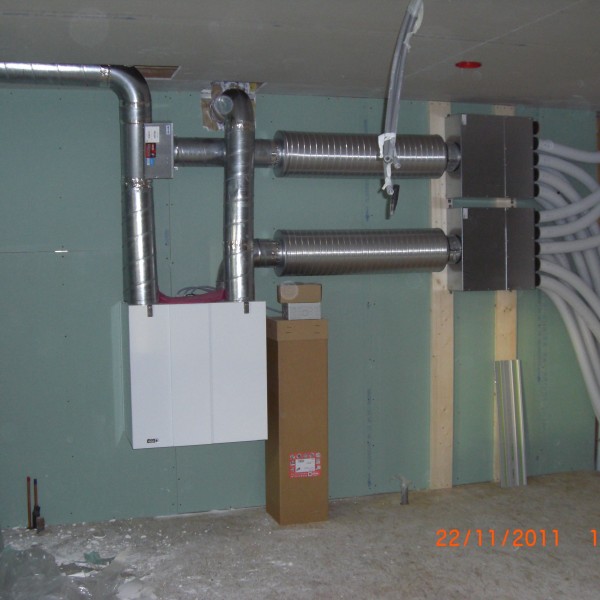

  • Ventilation double flux HR Helios KWL EC 270 ECO certifiée passive à 84%.
  • Traitement de l’ensemble des ponts thermiques.
  • Chauffage par petits 2 radiateurs électriques pour la maison.

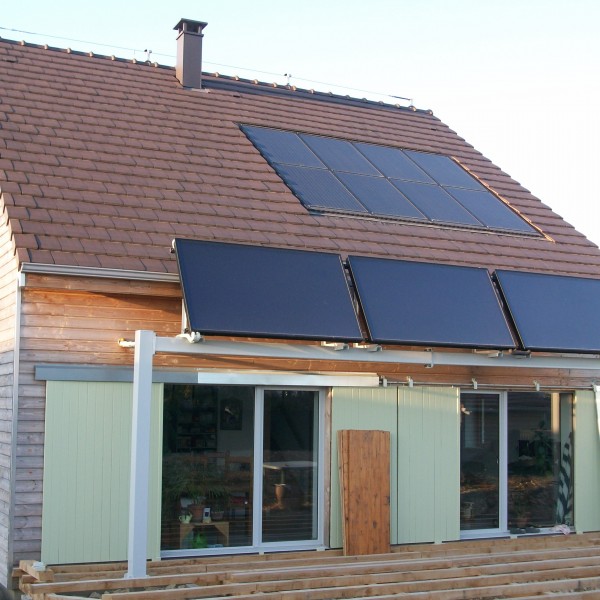

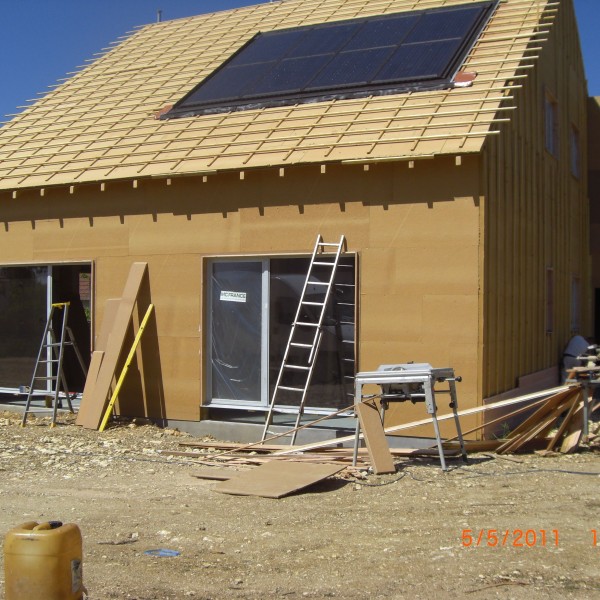

  • Eau chaude sanitaire solaire (3 panneaux, un ballon de 500 l).
  • Panneaux solaires photovoltaiques.

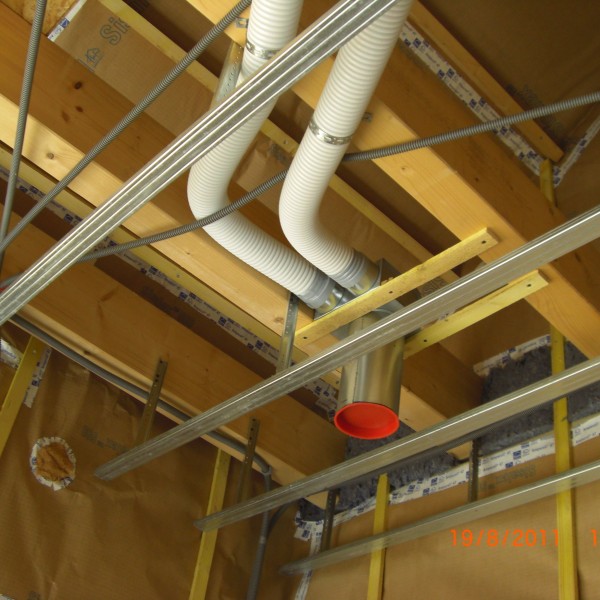

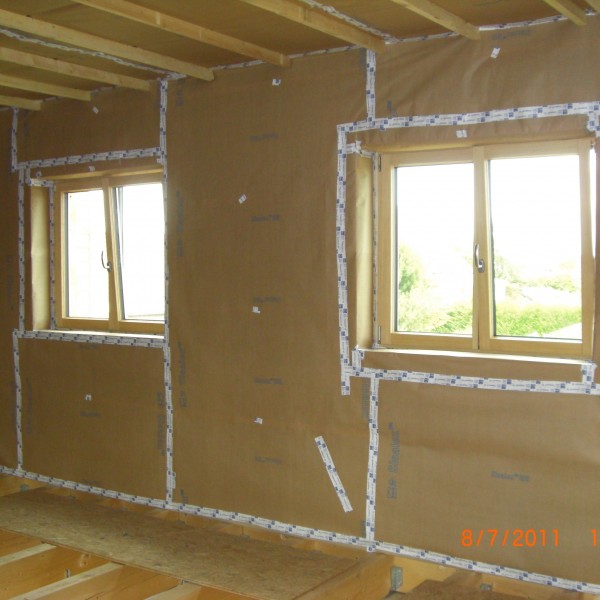

L’étanchéité à l’air de cette maison a été intégralement auto-construite. L’enveloppe est assurée par un papier kraft frein vapeur et des accessoires. Tous les réseaux circulent dans des espaces techniques intérieurs dédiés. Parmi les détails techniques originaux nous soulignons l’inventivité des auto-constructeurs qui ont assuré l’étanchéité du puits de lumière à l’aide d’une fenêtre fixe passive.
